高压配电柜介绍

2021-09-25 美嘉科技(镇江)有限公司 0





      高压开关柜是金属封闭开关设备的俗称,是按一定的电路方案将有关电气设备组装在一个封闭的金属外壳内的成套配电装置。



      高压开关柜广泛应用于配电系统,作接受与分配电能之用。既可根据电网运行需要将一部分电力设备或线路投入或退出运行,也可在电力设备或线路发生故障时将故障部分从电网中快速切除,从而保证电网中无故障部分的正常运行,以及设备和运行维修人员的安全。因此,高压开关柜是非常重要的配电设备,其安全、可靠运行对电力系统具有十分重要的意义。

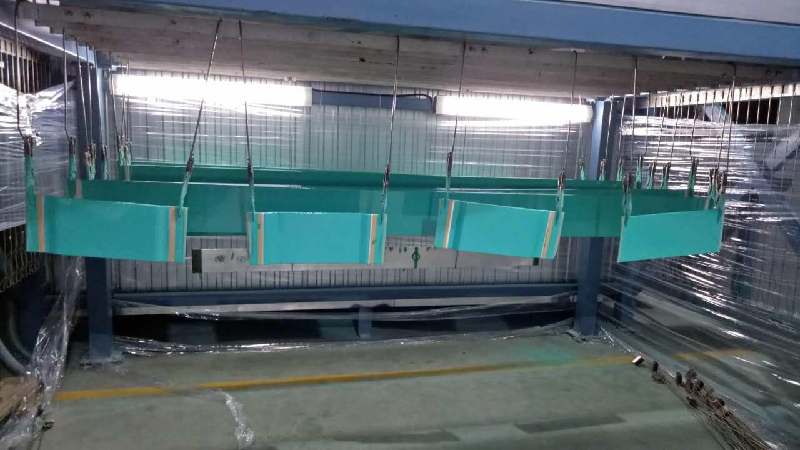

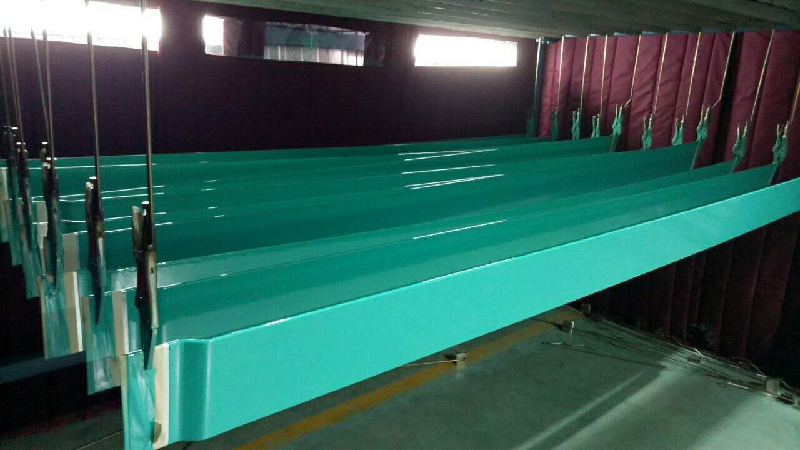

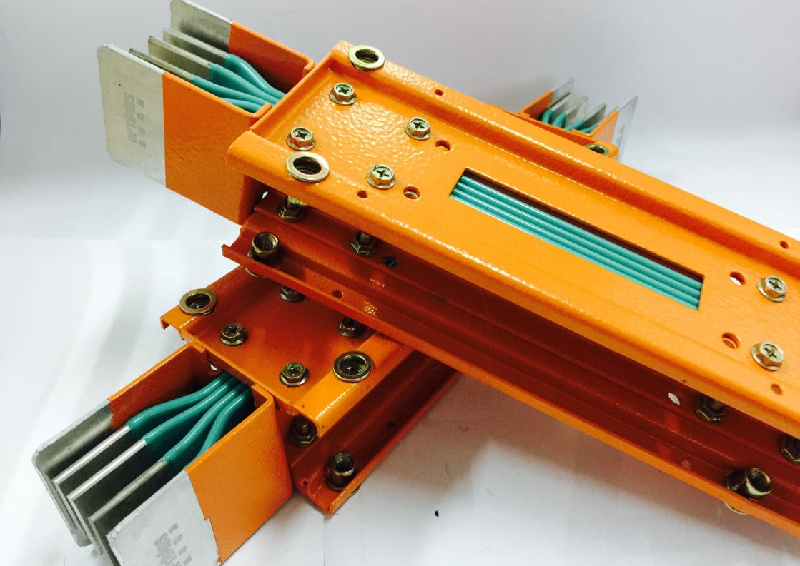

     高压柜內导体采用的环氧树脂硫化技术工艺是一种以独特环氧树脂配方和高分子传导辐射配方材料的硫化绝缘涂装的技术工艺。具有100%防水防尘能力,具有耐高压能力、耐火能力唯一一种在火焰(1300℃)烧烤10秒钟下,绝缘层没有受到任何破坏,并且在极短的时间内将热量散去,肌肤触碰没有任何问题!抗氧化与耐盐雾能力强,硫化涂装将导体100%杜绝与空气接触,且经过1800小时盐雾测试,绝缘层绝对不会被破坏。具有超强的韧性及强度,抗冷热循环破坏能力。

     铠装式金属封闭开关设备,型号:KYN□-40.5,概述:柜体采用一体化立体结构模式设计,进口敷铝锌板及模数铠装技术多重弯折拼装而成。外壳和各功能单元间的隔板均采用敷铝锌钢板弯折后铆接而成。适用:适用于三相交流50Hz、40.5kV电力系统。特点:开关柜由固定的柜体和可移开部件两大部分组成。柜体分为四个不同的功能单元,柜内设检测一次回路运行情况的带电显示装置。外壳防护等级IP4X,隔间为IP2X。

     交流金属封闭铠装式开关设备,型号: KYN28A-12(Z),概述:柜体总结构为全封闭式、中置式。基本柜架采用敷铝锌板拼装组合式结构,由标准模块按方案需要用螺钉紧固连接而成。适用:适用三相交流50/60Hz单母线分段系统的户内成套配电装置,接受和分配3.6-12kV网络电能,并对电路实行控制、保护及检测。特点:开关柜由固定的柜体和可移开部件两大部分组成。柜体分为四个单独的隔室,外壳防护等级为IP4X,各小室间和断路器室门打开时防护等级为IP2X。柜顶设有三个过压释放通道,同型号手车具有良好的互换性。



     户内交流高压六氟化硫环网开关设备,型号: XGN15-12,概述:柜体采用2mm敷铝锌钢板或表面喷塑处理钢板螺铆拼装搭接成型,各隔室用钢板分隔。 柜体钢板及构件应经镀锌或锌粉末喷涂处理,开关室内装有三工位负荷开关。适用:适用于交流50HZ,12kV的户内配电装置,广泛应用于工业及民用电缆环网及供电末端。特点:整个开关柜可分成上下两部分,柜的上部包括母线室,负荷开关、操作机构和低压室,与下部电缆室分隔开来。各隔室用钢板分隔,可更换整个上部单元。
